Ремонт Candy 8T — Исключение сетевого фильтра

В стиральных машинах вы редко найдете деталь, которая не нужна, но бывают приятные исключения. Почему приятные? Да потому что, в случае если эта деталь выйдет из строя, мы можем ее просто исключить и не морочиться c поиском новой детали.

Сетевой фильтр, как раз тот самый случай. Работу по его исключению сейчас и рассмотрим на примере стиральной машины Candy 8T.

Сетевой фильтр обычно расположен наверху на задней стенке.

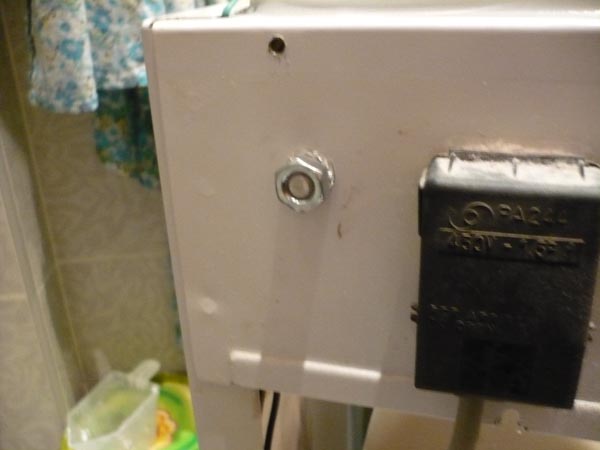

Сетевой фильтр находится на задней стенке

Он цилиндрической формы, светло бежевого или серого цвета.

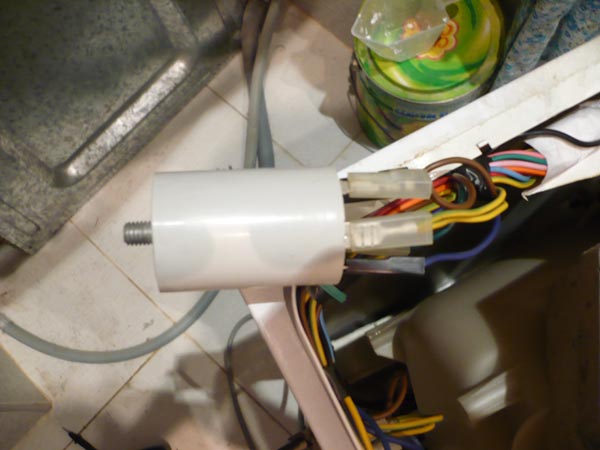

Сетевой фильтр циллиндрической формы

Отсоедините фильтр от стенки и вытащите его наружу.

Вытащите фильтр наружу

К сетевому фильтру подходит пять проводов, один из них заземление, он желто-зеленого цвета. Остальные провода делятся на две цветовые группы.

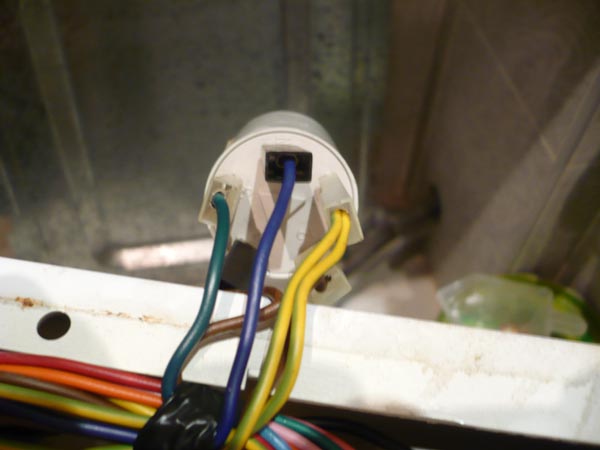

Желто-зеленый провод - заземление

Снимаем все провода с фильтра и обжимаем пассатижами клеммы, чтобы контакт был хороший.

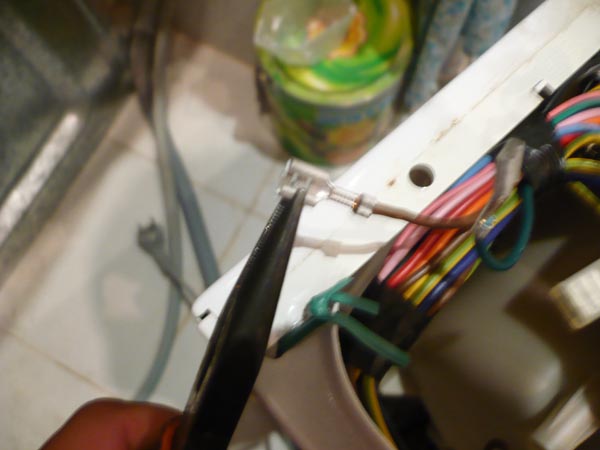

Обжимаем клеммы пассатижами

Теперь соедините провода между собой. Важно, чтобы они были из одной цветовой группы в нашем случае это коричневый и синий.

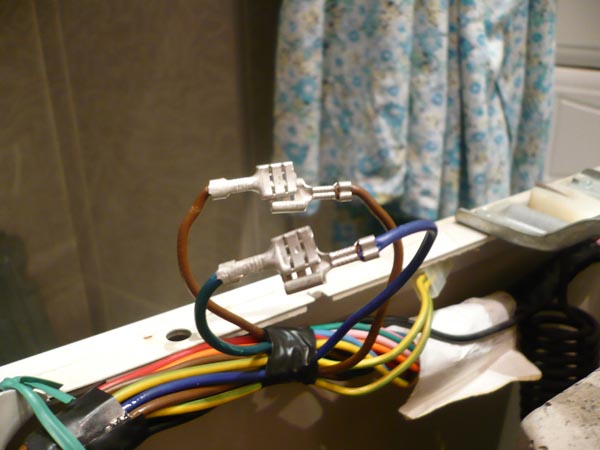

Соединяем провода по цветовым группам

После соединения замотайте, как следует изолентой оба соединения.

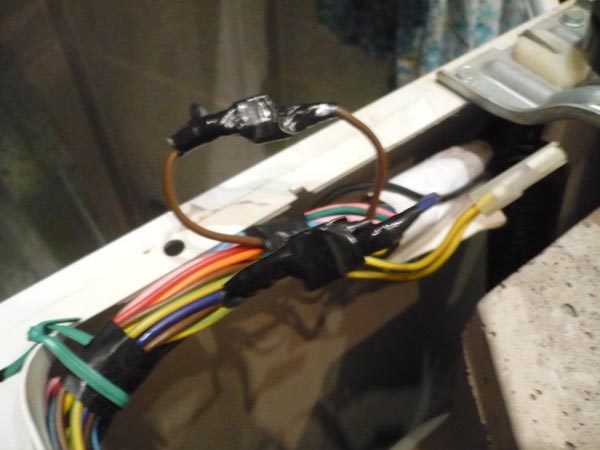

Замотайте соединения изолентой

После этого надежно закрепите провода на основном жгуте. Все, операция закончена, теперь осталось только проверить, правильно ли мы все сделали.
Для этого возьмите тестер и подключите концы к вилке стиральной машины, выставьте любую программу, затем нажмите кнопку включения стиральной машины и посмотрите на показания прибора.
Если прибор покажет маленькое сопротивление, то это значит, вы сделали что-то не так. Сопротивление должно быть около 2-3 кОм. Это сопротивление КЭНа, клапана, который заливает воду.
Вы столкнулись с этой проблемой? Мы рекомендуем доверить ремонт стиральных машин специалистам компании «Бизон». Мастера быстро выполнят работу и вернут вашу технику в рабочее состояние. Стоимость услуги невысокая. Вы можете уточнить цену у наших менеджеров.

Мы Вам помогли? Расскажите о нас!

Вопросы и ответы

1 2
  • Сняла заднюю стенку, почистила все трубки, которые были на хомутах, ситуация не изменилась. При попытке слива что-то трещит и по-хрустывает, как мне кажется, с самой машине, а не в сливном шланге, сливной шланг не дергается. Скажите, пожалуйста, что ещё можно осмотреть и каким образом? Заранее благодарю!

    • Мария, нужно снять сливной насос. Возможно он неисправен или что-то попало к нему в улитку.

  • Воспользовался советом обойти сетевой фильтр — всё получилось o’kay. Спасибо.

  • у меня такая ситуация.машинке 8 лет,стояла всегда на кухне, после ремонта в ванной машинка переехала туда.подключаю в розетку а она(машинка) бьется током.раньше такова не было.розетки все без заземлений.что случилось?пподскажите

    • Руслан, нужно сделать заземление.

  • про заземление это понятно.самое интересное в прошлой розетке где всегда запитана была машинка не билось током

  • у нас в доме двух проводная сеть,в ванной стоят пластиковые трубы.по этому возможности заземлиться думаю нет

    • Руслан, на кухне не такая влажность и нетокопроводящие полы. Можно занулиться.

  • Пользуюсь машинкой 5 лет, пока сегодня не столкнулся с проблемой: во время купания бьётся током. Сомневался в 3х приборах — стиралка, водонагревательный бак, насос (у меня под потолком бак на 225л).
    Взял отвертку(индикатор) и поочередно всё отключал от розетки, фаза оказалась на фитингах от бака(пластикового) при включёной в розетку стиральной машине. Дом у нас с проводкой в 2а провода(земли нет), вместо заземления, я кинул на металлическую сетку гипсовой коробки. Завтра обязательно вызову электрика, а щас может вы чё подскажите?

    • Михаил,при купании отключайте все приборы от сети в этом помещении.

  • Машинка не падает признаков жизни — при включении в сеть индикаторы не горят. Проверил отверткой тестером : на сетевой фильтр питание приходит и уходит, на тэне оба контакта под фазой, на плате все контакты под фазой. В чем причина неисправности?

    • Егор, кроме фазы еще нужен ноль.Индикатором вы ноль не проверите. Для проверки розетки включите в нее утюг, фен. Скорее всего проблема в плате управления.

  • @Raptor — разетка исправна. Можите ли вы отремонтировать или заменить плату? @Raptor

  • Добрый день, снова Вас беспокою, (прошлый раз помогли по фильтру-спасибо большое), может и ошибаюсь форумом-переправте, вопрос такой, машинка периодически не отжимает, как заметил то ли легкие вещи, то ли объемные, (носки, футболки, и т.д. отжимает, а пуховики или подушки-нет), если можете подскажите, спасибо.

    • Роман, возможно не проходит режим укладки. Машине не может равномерно распределить по барабану пуховик или подушку. Другие причины: не полностью сливается вода к моменту отжима, неустойчиво стоит машина, износ амортизаторов, не хватает мощности двигателя.

  • @Raptor — про укладку, эти же вещи в другой машинке отжимаются, началось наверно год назад, по мощности, другие более плотные и тяжелые вещи стирает и отжимает, машинка стоит на всех четырёх и не шатается, по аммортизаторам другие вещи-барабан так сильно колбасит и стирка нормально проходит,ну а насос ннаверно и на других стирках бы через раз. Именно такое на пышных вещах. Что ещё посмотреть,спасибо.

    • Роман, больше причин я не знаю.

  • спасибо и на этом, буду искать, если сверх естественное найду, сообщу

    • Роман, пожалуйста.Удачи.

  • здравствуйте отказал или термостат или датчик температуры при включении минимальной температуры нагревается до максимума что делать как определить что сломалось

    • Рустем, снимите заднюю крышку и внимательно осмотрите трубочку термостата. Скорее всего она поломалась.

  • Здравствуйте! Помогите разобраться с стиралкой. Фирма WHIRLPOOL горизонталка. Машинка подключена к розетке. При нажатии на кнопку включения машинки происходит короткое замыкание, т.е. выбывают автоматы. В нутри машинки видимых замыканий проводки нет. Что это может быть.

  • Здравствуйте! Помогите разобраться с стиралкой. Фирма WHIRLPOOL горизонталка. Машинка подключена к розетке. При нажатии на кнопку включения машинки происходит короткое замыкание, т.е. выбывают автоматы. Внутри машинки видимых замыканий проводки нет. Что это может быть.

    • Александр, проверьте нагреватель.

  • Здравствуйте! Я, как Вы и посоветовали проверил нагреватель и вы оказались правы. Тен сгоревший, причем это видно визуально. Но проблема осталась таже, т.е. даже при отключенном нагревателе, при нажатии на кнопку включения машинки происходит короткое замыкание, т.е. выбивают автоматы. У меня есть подозрение, что неисправно устройство блокировки люка. Но я не знаю, как его проверить. К нему подведены и подключены три провода. Посоветуйте пожалуйста.

    • Александр, поменяйте ТЭН. Уверен, что неисправность исчезнет.

  • Хочу поблагодарить вас! Разобрался с Вашей помощью. Машинка работает, все хорошо….

    • Александр, пожалуйста.

  • Здравствуйте! Помогите разобраться с стиралкой. Фирма candY. Сетевой фильтр выдает на корпус 110 вольт, он так и должен работать или он вышел из строя? машине три года, обратил внимание что бьет током

    • Евгений, он неисправен.

  • Куда подсоединить синий провод (мама) который идет от замка двери. Слетел при разборке

    • Сергей, по цвету сказать не могу нужна маркировка провода.

  • Взорвался сетевой фильтр D.E.M. FLC 470501. Если какой заменитель или соединить на прямую как вы писали. Нужны ли какие дополнения чтоб подключить к розетке и не сгорит какая другая деталь без этого фильтра. Заранее спасибо за ответ и объяснение.

    • Владимир,можно исключить сетевой фильтр и соединить напрямую.

  • Машина не включается.Тен,мотор,модуль,всё в хорошем состоянии.Что это может быть?

    • Илья, проверьте целостность электрического шнура, кнопку включения, розетку.

  • Машина остановилась при стирке,на 4-ом режиме.И больше никаких признаков жизни.Всё проверили.

    • Илья, проверьте целостность обмотки двигателя селектора программ.

  • Перегорел сетевой фильтр(питание на входе есть,на выходе нет),заменили по номеру детали и все заработало.В момент стирки опять отключилась машинка и не подает признаков жизни-питание на фильтр поступает , а на выходе нет. Что может быть причиной перегорания фильтра?Розетка в порядке.

    • Валерия, могу предположить сто внутри стиральной машины существует неисправность(нагревательный элемент), которая выводит сетевой фильтр из строя.

  • Здравствуйте! Некоторое время назад у машинки начало глючить электронный модуль управления. Он в процессе стирки начинает моргать, не все время, но переодически. Машинка при этом продолжает стирать до конца программы стирки и время стирки увеличилось в два-три раза. Грешу на сетевой фильтр. Подскажите пожалуйста.

    • Здравствуйте, Максим. Скорее всего неисправность в самом блоке управления. Усохли и вспухли конденсаторы в источнике питания.Осмотрите внимательно блок.

  • Блок на микросхемах. Там только один электролит стоит, я его давно поменял на новый. Не помогло.

  • Этот блок полетел сразу при покупке. Привезли машинку новую, а она не работает. Приехали по гарантии поменяли.

    • Максим, больше ничего посоветовать не могу.

  • Здравствуйте! У меня стиральная машина Candy Holiday60 добросовестно отслужила 20 лет. Но случилась поломка. Ночью когда машинка не работала, но вилка была включена в сеть. Произошел хлопок внутри машинки, запахло гарью, выбило автоматы. При включении автомата его всё время выбивает как короткое замыкание. При снятии верхней крышки у стиральной машины обнаружил с правой стороны горелый конденсатор с потрескавшимся корпусом. На корпусе написано D.E.M. 72162 0.1мF (х2) + 2.2 mОМ 2х0,027мF 250V. Имеет три провода, 2 черных идут на клеммы и один светлый закреплен на корпус машины. Подскажите пожалуйста, что это за конденсатор (пусковой или сетевой), можно ли обойтись без него.

    • Сергей, это сетевой фильтр. Можно его исключить, на работе машины это никак не скажется.

  • Здравствуйте сгорела кнопка питания машинки стиральной не могу найти замену можно подключить как то по другому?

    • Александр, можно просто исключить кнопку включения, соединив провода которые она вкючает и выключает.
      Выключать можно вынимая шнур из розетки либо использовать удлинитель с выключателем на одну или несколько розеток.

  • отсоединил сетевой фильтр .забыл какой провод куда подсоединить. подскажите и если можно с картинкой

    • Андрей, если внимательно посмотреть на сетевой фильтр, то вы увидите на нем его электрическую схему.Провод желто-зеленого цвета это заземление. Остальные четыре провода это вход и выход 220 вольт на сетевом фильтре.
