Ремонт Bosch 1662 OE — Замена нагревательного элемента

Очень часто к нам обращаются с проблемой, что стиральная машина перестала греть воду. Зачастую в этом виноват нагревательный элемент или ТЭН. Как точно узнать, что диагноз верный мы сейчас вам покажем.

Перед нами стиральная машина Bosch WFC 1662 OE.

Для начала нужно вынуть бункер, куда засыпается стиральный порошок, для этого нажмите пальцем на среднюю клавишу.

Вынимаем бункер

Под ним вы увидите несколько саморезов нас интересует тот, что внизу в углу справа.

Выкручиваем саморез справа внизу

Теперь переходим к нижней части открываем панель фильтра и выкручиваем еще одни винт, он там единственный не промахнетесь.

Открываем панель фильтра и выкручиваем еще одни винт

Теперь сдвигаем панель вправо.

Двигаем панель вправо

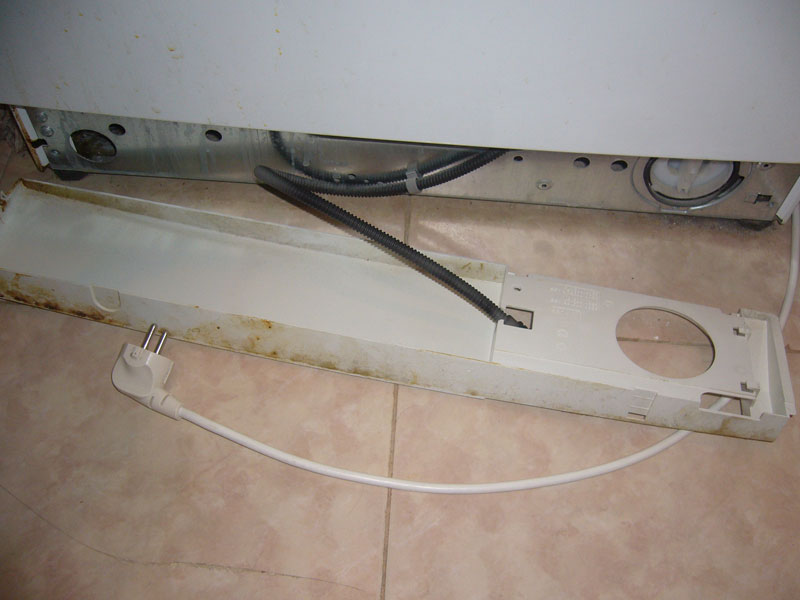

Панель удалена

Вид после снятия панели

и нам открывается доступ к еще двум винтам, они расположены на противоположных углах, мы покажем вам только левую часть.

Левая часть под панелью

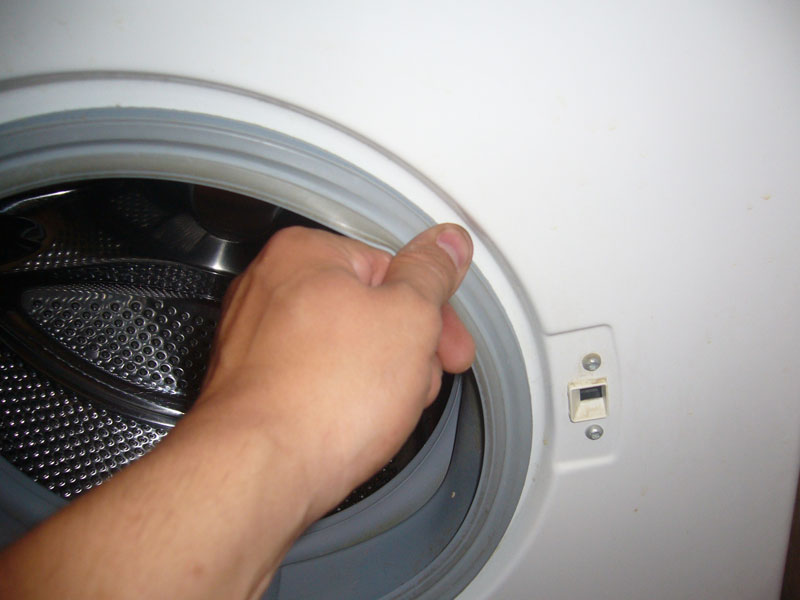

После удаления этих винтов, займемся резиновой манжетой. Она держится на ободе с пружиной. Как снимается обод и манжета наглядно.

Снимаем манжетуСнимаем манжетуСнимаем манжетуСнимаем манжету

Теперь передняя панель небольшим усилием сдвигается сначала вниз, а затем на себя.

Сдвигаем панель вниз и на себя

Мы видим нагреватель, овальную металлическую штуковину и множество контактов на ней.

Открывается вид на нагревательный элемент

Для начала снимите все провода.

Снимите все провода с ТЭНа

Вооружитесь тестером, выставьте прибор на «прозвонку» и поставьте на контакты ТЭНа.

Прозвоните ТЭН

Если ТЭН целый, то тестер должен показать сопротивление 25-40 Ом, в нашем случае мы видим обрыв, значит ТЭН надо менять. Но даже если ТЭН якобы целый, нужно проверить целостность изоляции, для этого поставьте тестер на максимальное сопротивление и приложите один щуп на землю, а другой на контакт ТЭНа, затем поменяйте щупы местами и такую же процедуру проделайте со вторым контактом ТЭНа, если хоть на одном из них тестер покажет сопротивление нагреватель следует поменять!

В нашем случае нагреватель действительно пробит на корпус.

Тестер показывает, что ТЭН пробит на корпус

Для того чтобы извлечь нагреватель нужно выкрутить гайку посередине, лучше использовать для этого трубчатый ключ на 10 и вдавить вовнутрь торчащий винт.

Выкручиваем гайку посередине ТЭНаВдавите торчащий винт внутрь

Теперь аккуратно по краям поддевайте ТЭН плоской отверткой,

Подденьте ТЭН плоской отверткой

и нагреватель покажет вам свое истинное лицо.

Извлеките нагревательный элемент

На последнем изображении показаны нагреватели, которые могут заменить сгоревшего на работе друга.

ТЭНы на замену

Осталось только собрать все в обратном порядке, вытащить из старого нагревателя термостат и поставить его в новый.

Мы рекомендуем вам обратиться к сотрудникам компании «Бизон», если перед вами возникла подобная проблема. Наш мастер приедет к вам, с помощью профессионального оборудования проведет диагностику и быстро устранит неисправность. Стоимость услуги составит 1800 рублей. Мы предоставляем клиентам гарантии на все выполненные работы и достигаем отличных результатов.

Мы Вам помогли? Расскажите о нас!

Вопросы и ответы

1 2
  • @Raptor — вроде нагреватель я его отсоединил и без него запустил автомат не выбило. теперь осталось найти где купить новый

  • Здравствуйте! Подскажите в чем проблема? При нажатии кнопки старт машинка тихонько гудин но не запускается. А когда ее стукнусь с правой стороны дверцы начинает работать.И так может она работать целый цикл а может на каком то остановится. Потом с помощью толчка в правую сторону продолжает работать . Что с ней может быть . Зарание спасибо

    • Андрей, проблема скорее всего с устройством блокировки люка.

  • Здравствуйте!
    Подскажите, в чем может быть проблема. Машина заливает воду, слышен щелчок, но барабан не крутится. Прочитал в интернете, что возможная причина в обрыве ремня. Как до него добраться? Через какую стенку: переднюю или дно снимать? боковые стенки, как я понимаю составляют единое целое с задней?

  • отвечаю сам себе — дна-то у машины нет до ремня добрался через низ. он на месте и вручную барабан крутится. куда дальше копать?

  • Продолжаю беседу сам с собою — может, кому-нибудь поможет в будущем: узнал про следующую причину — возможно стерлись щетки.
    Вытащил из мотора щетки — они оказались стерты до 5 мм. В сети нашел объявления о продаже новых щеток — на фотографиях они раз в 5 длиннее. Так что иду завтра покупать новые — буду пробовать.

    • Сергей, вы на правильном пути. Желаю удачи.

  • Щетки заменил — барабан теперь крутится. Правда с непривычки пришлось повозиться — вставить новые оказалось непросто — пружинки никак не хотели вставляться.
    За щетки отдал — 550 руб.

  • Здравствуйте! После замены щеток машина вроде работает. Но периодически в нижней части слышится звук, похожий на треск неисправной электропроводки. Запаха горящей проводки не ощущается. Минут через 5 после появления треска машина останавливается, делает щелчки, но не крутится. Минут через пять после десятка неудачных запусков барабан опять начинает крутиться. И так повторяется примерно через 2-3 полных цикла стирки. Что это может быть?

    • Сергей, а вы щетки правильно поставили?

  • Вроде да. Кажется я запомнил под каким углом срез был. А в этом может быть причина?

    • Сергей, слово вроде не очень хорошее. Нужно знать наверняка. Треск бывает при новых щетках, когда они еще не притерлись, но у всего есть разумные границы. Снимите двигатель и проверьте правильность установки щеток.

  • Спасибо, проверю, постараюсь без снятия двигателя. Скажите, пожалуйста, а мог ли треск быть при изношенных щетках?

  • Николай, это повторяется при каждой стирке? Что за порошок вы используете?

  • Добрый вечер! Повторяется при каждой стирке.Порошок используем миф унивирсал.

    • Николай, простите, что повторяется?

  • Здравствуйте! Возникла проблема, подскажите, пожалуйста, какова может быть причина: после обычной стирки (60 градусов) и слива воды (функция Drain) машинка не отжала. Попробовали дополнительное полоскание (функция Rinse), после которой она должна отжать, но опять тоже самое. Причём буквально вчера всё было в порядке. Заранее спасибо.

    • Анастасия, проверьте во время стирки барабан вращается? Если нет, то скорее всего неисправен двигатель(щетки)

  • Спасибо большое за ответ! Да, при стирке барабан вращается. Может ли быть это сбой программы? Или есть ещё какая-то причина?

    • Анастасия, причин может быть несколько: Не полностью сливается вода из бака( засор сливного тракта, неустойчивая работа насоса), неисправен нагревательный элемент(низкое сопротивление изоляции менее 2 Мегом), неисправен датчик уровня воды, неисправен блок управления.

  • Ещё раз большое спасибо, Вы очень помогли)))))))))

    • Анастасия, пожалуйста.

  • Доброго времени суток! С моей машинкой такая проблема: не всегда срабатывает кнопка . Щелчок при нажатии слышен. Иногда нужно нажать несколько раз эту кнопку, чтобы машинка начала стирать. Подскажите пожалуйста, в чём может быть проблема. Заранее спасибо.

  • — Александр, скорее всего проблема в самой кнопке. Лучше ее заменить.

    • Александр, пожалуйста и удачи!

  • Добрые день! Подскажите, что за проволок подключается потцентру к тэн(не земля)

    • Евгений, это защитное заземление.

  • Спасибо огромное за инструкцию. С помощью нее заменил ТЭН. все работает. (оригинал отработал 10 лет)

  • Здравствуйте. Был пробой ТЭНа, при заливе воды выбивало УЗО. Заменил ТЭН. Датчик рабочий.Сейчас все работает, но вода не греется (на ТЭН не подается 220в.) Помогите.

    • Сергей, осмотрите плату управления, возможно сгорела одна из дорожек.

  • Здравствуйте. Машинка нормально работала, но во время стирки остановилась и замигала верхняя лампочка (на круглешке). Что это значит? не могу нигде найти информацию об этом

    • Анастасия, причины могут быть самые разные. Машина во время не выполнила какую-то операцию( не слила воду, не нагрела до нужной температуры и т.д.) Все что вы можете сделать это проверить и при необходимости почистить фильтр насоса от посторонних предметов.

  • Здравствуйте!НЕ крутится барабан.Сняла заднюю стенку.К мотору прикреплен ремень ,маленькое колесо, не крутится .даже с усилием.Подскажите ,что это может быть?

    • Клавдия, снимите ремень и вручную попробуйте провернуть барабан. Если он не вращается или вращается с трудом(сильным шумом), то это неисправны подшипники барабана.

    • Если барабан вращается легко, то тогда неисправен двигатель( заклинило подшипники двигателя).

  • Подскажите, как демонтировать верхнюю часть стиральной машины. Появляются серьёзные подтеки воды из под левого верхнего угла стиральной машины (нижняя левая часть загрузочного лотка). Хочу разобрать, посмотреть. В чём может быть причина?

    • Павел, снимите верхнюю крышку со стиральной машины, для этого нужно отвернуть два самореза сзади в верхней части машины. Причиной может быть засор патрубка между бункером и баком стиральным порошком.

  • Здравствуйте!!! Не греет тен или просто слегка греет воду !!!! Спасибо за ваши инструкции по поводу снятия тен, сделал все как вы сказали на картинке, но вот с гайкой на тэне её выкрутил и болт не уходит во внутрь и поэтому не получается снять тэн, только немного отвёртка его расшатывает и все сидит как вкопаный!! Что делать с болтом который торчит и не отходит внутрь как вы писали

    • Даян, нагреватель можно вытащить и не трогая болт. Это будет немного сложнее.Отверткой отжимайте потихоньку со всех сторон потом сдвиньте нагреватель назад. Опять вперед, потом назад. И так постепенно он выйдет.

  • Неправильно написал модель стиралки bosch maxx wfc 1663 oe
